Фланец 32-16-01-1-B ст 12Х18Н10Т плоский ГОСТ 33259-2015

Фланец 32-16-01-1-B ст. 12Х18Н10Т плоский по ГОСТ 33259-2015

Поставщик: Компания "Промкомплектрегион"

Основные характеристики и размеры

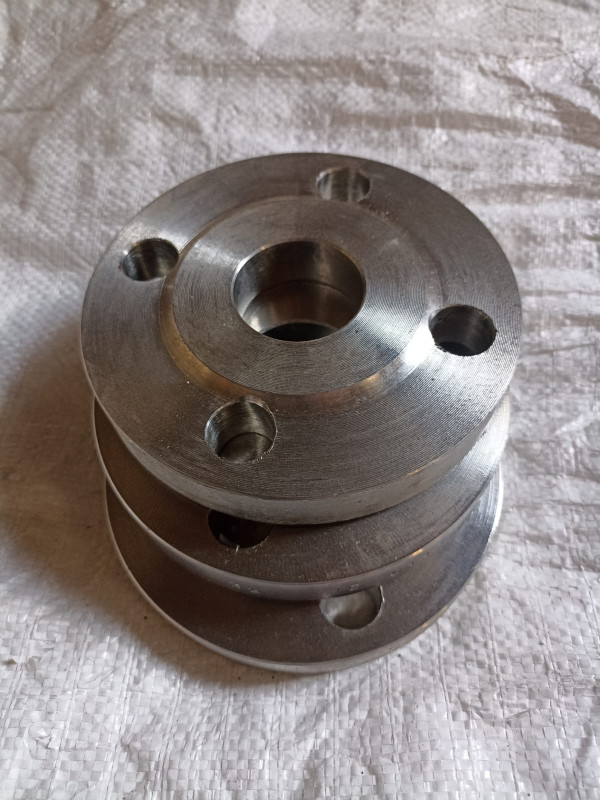

Фланец плоский 32-16-01-1-B изготавливается из коррозионностойкой стали 12Х18Н10Т (аналог AISI 321) и соответствует требованиям ГОСТ 33259-2015 (аналог EN 1092-1).

Ключевые параметры:

• Условный проход (Ду): 32 мм

• Условное давление (Ру): 16 кгс/см² (PN16)

• Тип исполнения: 01 (плоский приварной)

• Конструктивное исполнение: 1 (с соединительным выступом)

• Категория материала: B (для криогенных и высокотемпературных сред)

Габаритные размеры (стандартные для Ду32 PN16):

• Наружный диаметр (D): 150 мм

• Диаметр окружности болтов (D₁): 110 мм

• Количество и диаметр болтовых отверстий: 4 × Ø18 мм

• Толщина фланца (h): 16–18 мм

• Внутренний диаметр (d): 38 мм (под трубу Ду32)

Материал: сталь 12Х18Н10Т

• Химический состав:

  • C ≤ 0.12%, Cr 17–19%, Ni 9–11%, Ti 5×C%

• Механические свойства:

  • Предел прочности: ≥ 520 МПа

  • Предел текучести: ≥ 205 МПа

  • Относительное удлинение: ≥ 40%

• Рабочие температуры: от -196°C до +600°C

• Коррозионная стойкость: устойчив к кислотам, щелочам, агрессивным средам.

Применение

Фланцы данного типа используются в трубопроводных системах для соединения труб, арматуры и оборудования. Основные сферы:

1. Химическая и нефтехимическая промышленность – транспортировка агрессивных сред.

2. Пищевая и фармацевтическая отрасли – благодаря гигиеничности нержавеющей стали.

3. Энергетика и ЖКХ – системы горячего водоснабжения, пара.

4. Криогенная техника – работа при сверхнизких температурах.

Преимущества

• Долговечность: устойчивость к коррозии и окислению.

• Прочность: выдерживает высокие давления и температуры.

• Стандартизация: соответствие ГОСТ 33259-2015 обеспечивает совместимость с другими элементами трубопроводов.

Монтаж

Фланец крепится к трубе сваркой (стыковой шов), после чего соединяется с ответным фланцем болтами (М16) с прокладкой для герметизации.

Компания "Промкомплектрегион" гарантирует соответствие продукции стандартам и предоставляет сертификаты качества.
