Изготовление обечаек

Этапы производства обечаек

Процесс создания обечаек включает несколько стадий, каждая из которых требует точности и соблюдения технологических норм.

1. Подготовка металлических заготовок

На этом этапе листовой металл (сталь, нержавейка, алюминий, титан и др.) раскраивается по заданным размерам. Используются следующие методы резки:

• Лазерная резка – обеспечивает высокую точность и чистоту кромок.

• Плазменная резка – подходит для толстых листов.

• Гильотинные ножницы – применяются для прямолинейной резки.

Края заготовок должны быть ровными, так как это влияет на качество последующего соединения.

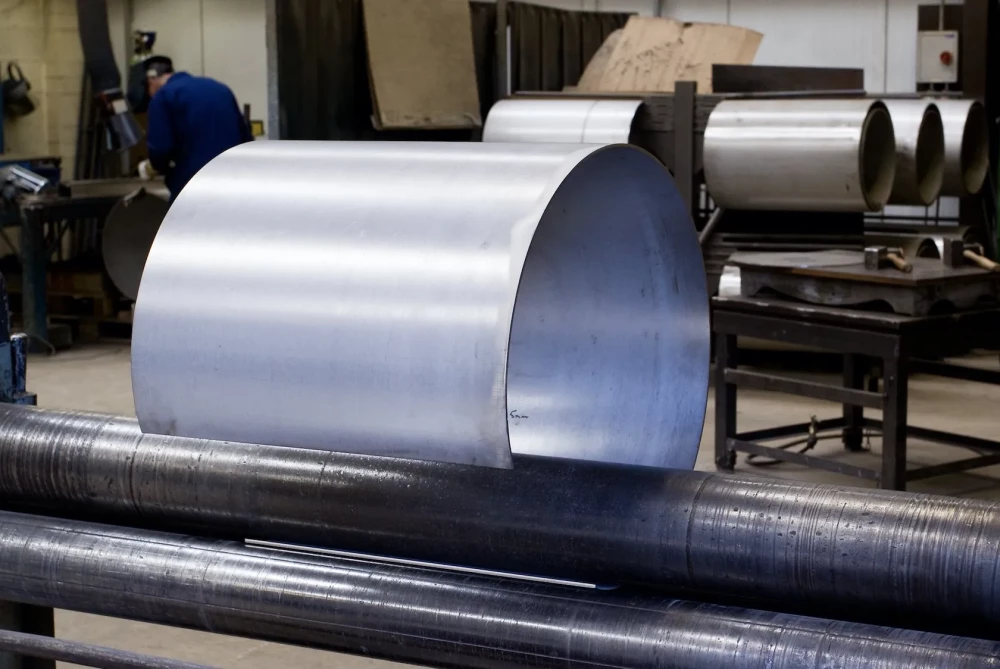

2. Формовка заготовки

Для придания металлу цилиндрической или конической формы используются:

• Вальцовочные станки – позволяют постепенно изгибать лист, регулируя радиус кривизны.

• Гидравлические прессы – применяются для гибки толстостенных заготовок.

• Роликовые машины – обеспечивают равномерное деформирование без образования заломов.

В зависимости от толщины металла и требуемой формы выбирают холодную или горячую вальцовку.

3. Сварка кромок

После формовки края заготовки соединяют сваркой. Основные методы:

• Ручная дуговая сварка (MMA) – универсальный способ, но требует высокой квалификации сварщика.

• Аргонодуговая сварка (TIG) – применяется для нержавеющей стали и цветных металлов.

• Автоматическая сварка под флюсом (SAW) – обеспечивает высокую производительность и качество шва.

Шов должен быть герметичным и прочным, особенно если обечайка будет работать под давлением.

4. Контроль качества и финишная обработка

Готовая обечайка проходит проверку на:

• Геометрическую точность (диаметр, овальность, прямолинейность).

• Качество сварного шва (рентгенография, ультразвуковая дефектоскопия).

• Отсутствие внутренних напряжений (термообработка при необходимости).

Завершающий этап – очистка поверхности (дробеструйная обработка, шлифовка) и нанесение защитных покрытий (окраска, цинкование).

Оборудование для производства обечаек

В зависимости от масштабов производства и требований к изделиям используют:

• Листогибочные вальцы (3-х и 4-хвалковые).

• Гидравлические прессы для гибки толстых листов.

• Лазерные и плазменные резаки для точной раскройки.

• Сварочные автоматы (полуавтоматические, TIG, SAW).

• Координатно-измерительные машины (КИМ) для контроля размеров.

Современные предприятия внедряют роботизированные линии, что повышает точность и скорость изготовления.

Виды обечаек и их применение

• Цилиндрические – используются в резервуарах, трубах, корпусах аппаратов.

• Конические – применяются в переходных элементах, реакторах, донных частях емкостей.

• Эллиптические и сферические – востребованы в котлах высокого давления.

• Специальные (рифленые, перфорированные) – улучшают теплообмен или фильтрацию.

Ключевые аспекты производства

• Выбор материала – влияет на технологию резки, гибки и сварки.

• Толщина металла – определяет метод формовки (холодная/горячая).

• Требования к герметичности – критичны для сосудов под давлением.

• Автоматизация процессов – снижает процент брака и ускоряет производство.

Инновации в изготовлении обечаек

Современные технологии позволяют:

• Использовать 3D-моделирование для проектирования.

• Внедрять роботизированную сварку для повышения качества швов.

• Применять лазерное сканирование для контроля геометрии.

Заключение

Изготовление обечаек – сложный процесс, требующий специализированного оборудования и строгого контроля качества. Благодаря автоматизации и новым технологиям производство становится более точным и экономически эффективным, что позволяет создавать надежные изделия для различных отраслей промышленности.
