Клапаны (вентили) запорные

Основные виды запорных клапанов

• Запорные клапаны (вентили) муфтовые

  • Резьбовое соединение (внутренняя/наружная резьба).

  • Применяются в системах отопления, водоснабжения, газоснабжения.

  • Материалы: латунь, чугун, сталь, нержавеющая сталь.

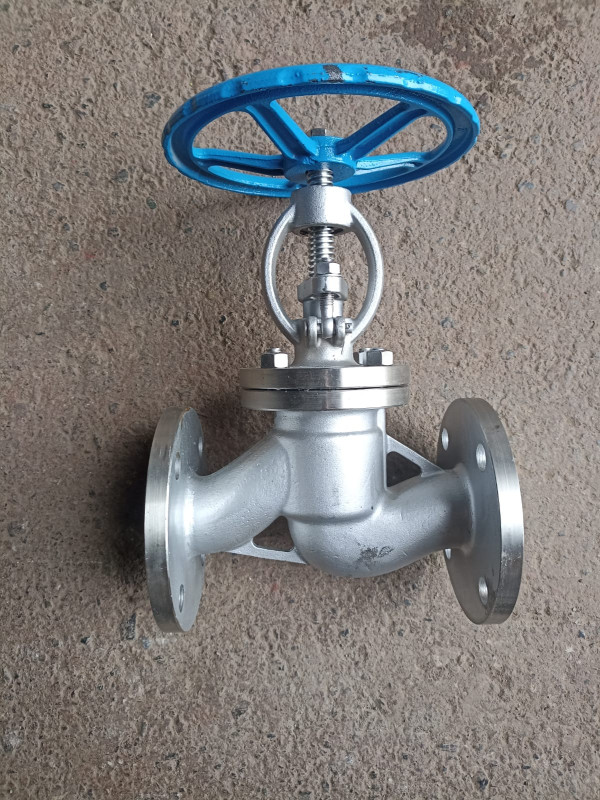

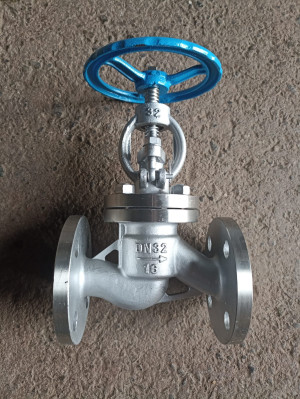

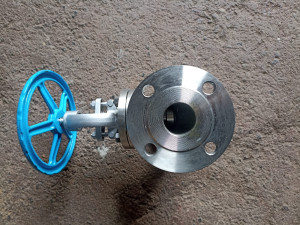

• Фланцевые запорные клапаны

  • Устанавливаются на трубопроводах высокого давления.

  • Фланцевое соединение (ГОСТ, DIN).

  • Применение: нефтегазовая, химическая промышленность, ЖКХ.

  • Материалы: чугун (Ч, ВЧ), сталь (Ст20, 09Г2С), нержавеющая сталь (AISI 304, 316).

• Свойства и характеристики

• Рабочая среда: вода, пар, газ, нефтепродукты, химические вещества.

• Давление: от 10 до 160 бар (в зависимости от модели).

• Температурный диапазон: от -60°C до +600°C (для специализированных моделей).

• Управление: ручное (маховик), электрический или пневматический привод.

Размеры (DN) и присоединения

• Условный проход (DN): 15, 20, 25, 32, 40, 50, 65, 80, 100, 150, 200 мм и более.

• Типы присоединения:

  • Муфтовое (резьбовое) – DN 15-50 мм.

  • Фланцевое – DN 50-500 мм.

  • Под приварку – для высоконапорных систем.

• Таблица типов запорных клапанов (фигурные обозначения и характеристики)

  Тип клапана	Обозначение (условное)	Конструкция	Применение	Присоединение
  Проходной (прямой)	◻ → (линия с прямоугольником)	Поток не меняет направление	Вода, пар, газ (линейные участки)	Фланцевое, муфтовое, штуцерное
  Угловой	◻ ↙ (под углом 90°)	Поток поворачивает на 90°	Угловые соединения трубопроводов	Фланцевое, резьбовое
  Игольчатый	△ → (с сужением)	Тонкая регулировка потока	Высокое давление, малые расходы	Резьбовое, штуцерное
  Обратный	◻ ↓ (со стрелкой вниз)	Автоматически закрывается при обратном потоке	Защита от противотока	Фланцевое, межфланцевое
  Задвижка	⬜ ↔ (широкий прямоугольник)	Затвор движется перпендикулярно потоку	Магистральные трубопроводы	Фланцевое, приварное
  Шаровой кран	◯ → (круг с линией)	Затвор в виде шара с отверстием	Быстрое перекрытие потока	Резьбовое, фланцевое

  Дополнительные обозначения:

  • Материал корпуса:

    • Сч – серый чугун

    • ЛС – латунь/бронза

    • Нж – нержавеющая сталь

  • Управление:

    • РШ – рукоятка (штурвал)

    • МП – механический привод

    • ЭП – электропривод

Применение

• ЖКХ: водоснабжение, отопление, канализация.

• Промышленность: нефтегазовая, химическая, энергетика.

• Транспортировка сред: пар, газ, нефть, агрессивные жидкости.

Компания "Промкомплектрегион" гарантирует качество продукции, соответствие ГОСТ и ТУ, а также предоставляет техническую поддержку при выборе оборудования.

Для уточнения характеристик и заказа можно обратиться на официальный сайт компании или связаться с менеджерами.
